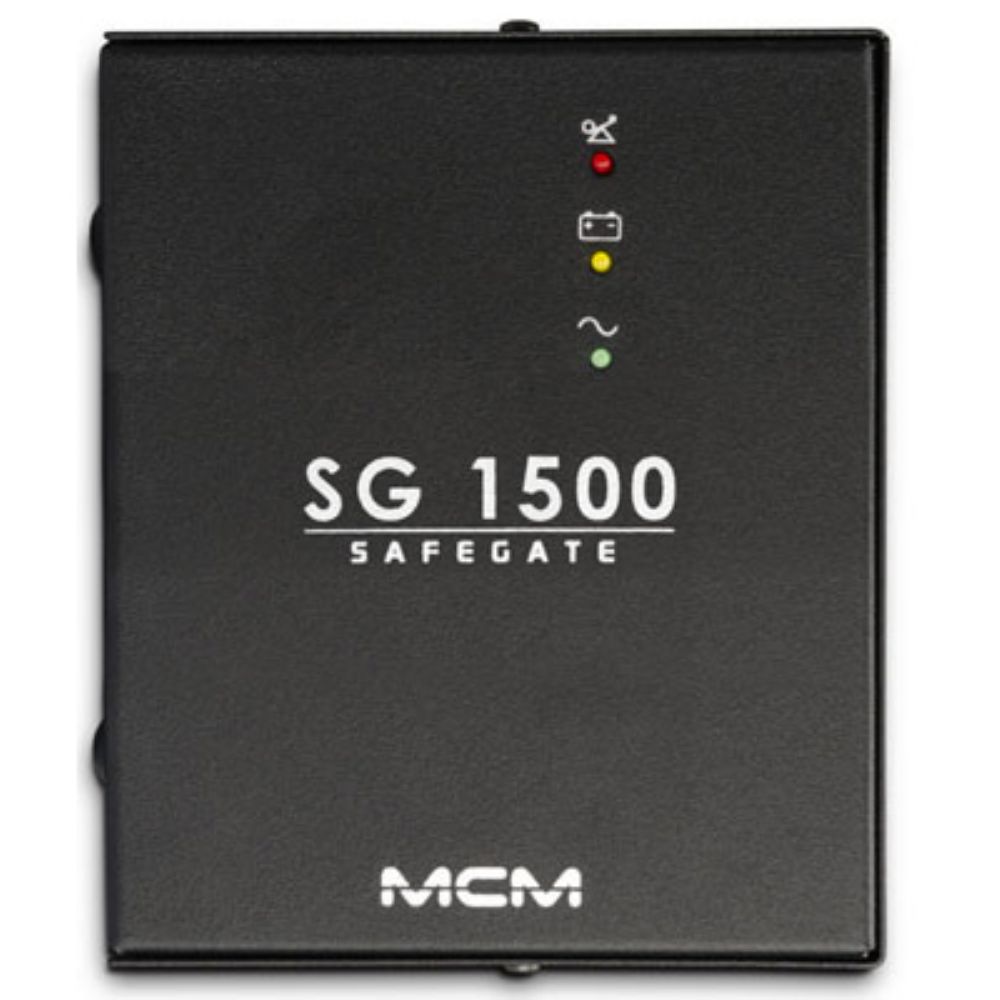

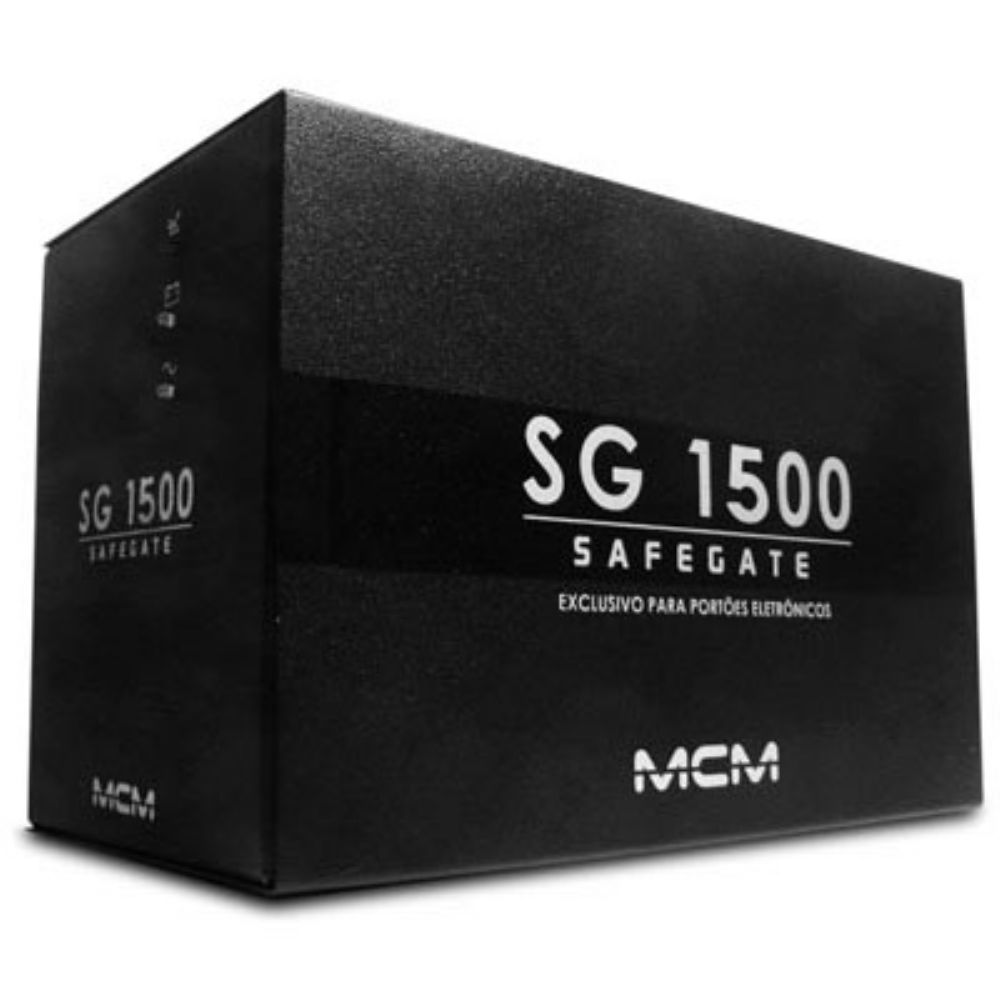

Nobreak p/ portão eletrônico, MCM SG 1500 até 3/4 HP

Nobreak p/ portão eletrônico, MCM SG 1500 até 3/4 HP
Nosso Código: UPS0235

Fabricante: MCM

Cód Fabricante: UPS0235

CARACTERÍSTICAS

..- Nobreak para portão eletrônico, MCM SG 1500 com potência de 1500 VA (550 W), desenvolvido especialmente para automatizadores de portões dos tipos deslizantes, pivolantes e basculantes com acionamento rápido.
- Não possui bateria interna.
- Especificado para motores monofásicos e bifásicos de 1/5 HP, 1/4 HP, 1/3 HP, 1/2 HP e 3/4HP.

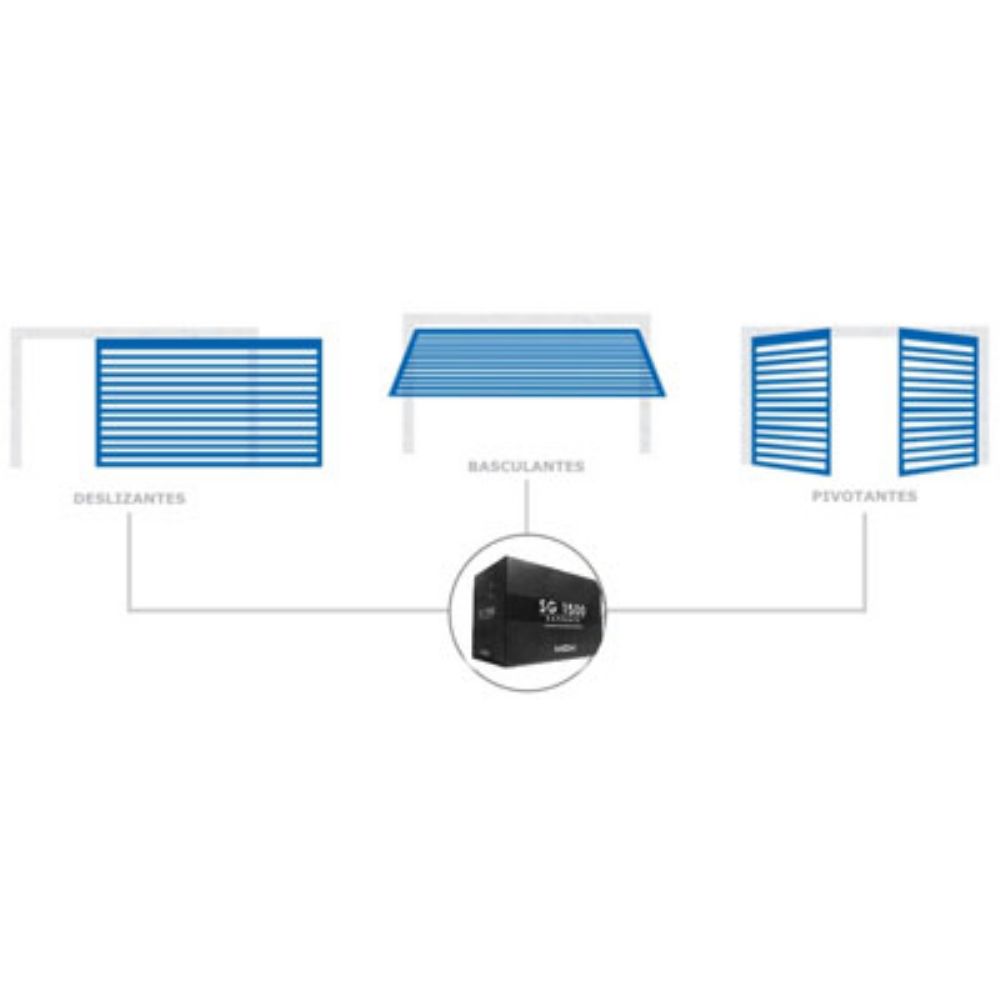

- Compatível com portões Deslizante, Basculante , Pivotante, Cancela Eletrônica e porta de aço.
- Forma de onda senoidal por aproximação (retangular PWM) em modo bateria.
- Nobreak microprocessado, que garante alto desempenho e maior confiabilidade.
- Possui proteções contra descarga total das baterias contra curto-circuito, contra surtos e contra sub e sobretensão na rede elétrica. Quando este ocorrer o nobreak passa a operar em modo bateria (inversor).
- Função DC Start que permite que o nobreak seja ligado na ausência da rede elétrica.
- Ampla faixa de operação da rede elétrica, garantindo estabilidade na tensão de saída.
- Função Battery Save, onde o nobreak evita a descarga total das baterias, preservando a vida útil das mesmas.
- Tomada de saída tripolar no novo padrão brasileiro NBR 14.136.
- Funciona com 1 bateria automotiva ou estacionária de 12 V / entre 30 A e 90 Ah (não inclusa).
- Possui botão Liga/Desliga no painel traseiro.

Observação:
- O SG 1500 não deverá ser utilizado em Centrais Eletrônicas Microcontroladas, em função deste modelo de centrais exigir potência maior que 2 CV na condição de desaceleração e partida do motor.

Aplicações:
- Motores de portões eletrônicos e iluminação de emergência
- Portões: Deslizante, Basculante , Pivotante, Cancela Eletrônica e porta de aço de até 3/4 HP
- Luz de emergência: até 500 W

Características técnicas:
- Código do produto no fab.: SG 1500 (UPS0235)
- Gabinete: metálico
- Topologia: Line interactive
- Tensão nominal de entrada: 115 – 220 V (bivolt manual)
- Frequência de operação: 60 Hz
- Fusível de entrada: 15 A
- Comprimento do cabo de força: 1,2 m
- Comprimento do cabo para bateria: 60 cm
- Dimensões: 22,4 / 15 / 13,2 cm (Prof / Larg / Alt)
- Dimensões da embalagem: 25 / 18 / 16 cm (Prof / Larg / Alt)

Saída:
- Potência nominal: 1500 VA / 550 W
- Potência de uso continuo: 500 W
- Tensão de saída: 115 / 220 VAC (chaveamento manual)
- Tempo de comutação: < 8 ms
- Rendimento operando em bateria: 72 %
- Frequência operando em bateria: 60 Hz

Proteção:
- Sobretensão: 92 ~186 V
- Subtensão: 145 ~ 284 V
- Proteção contra descarga da bateria: 9,5 Vdc ± 5 %
- Proteção contra sobrecarga na saída: Fusível interno (3 x 40 A)

Bateria:
- Bateria externa (não inclusa): Automotiva ou estacionaria
- Quantidade: 1 bateria automotiva ou estacionária de 12 V / até 90 Ah
- Recarga: automática

Autonomia utilizando bateria de 45 Ah:
- Utilizando Motor 1/5 HP: 230 ciclos
- Utilizando Motor 1/4 HP: 185 ciclos
- Utilizando Motor 1/3 HP: 150 ciclos
- Utilizando Motor 1/2 HP: 105 ciclos
- Utilizando Motor 3/4 HP: 60 ciclos

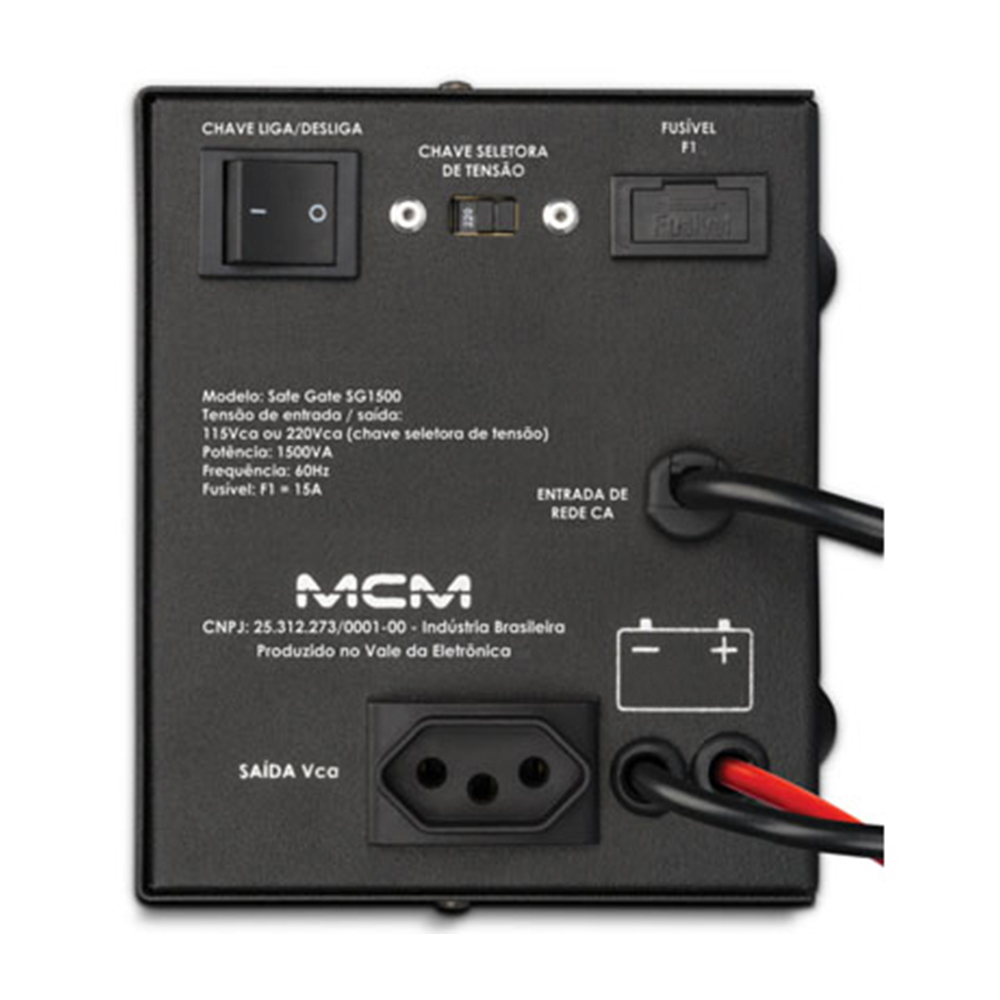

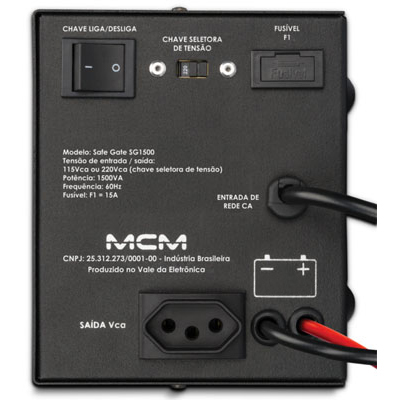

Painel traseiro:
- Botão Liga/Desliga
- Porta Fusível
- Chave seletora de tensão
- Cabo para conexão de bateria externa (Bateria Não inclusa).
- 1 tomada Padrão INMETRO NBR 14136

Links relacionados:
- Acesse aqui para fazer o download das especificações do produto.

Requisitos mínimos de operação:
- 1 bateria automotiva de 12 V / entre 30 A e 90 Ah
- Motor de portão monofásicos e bifásicos 1/5 HP, 1/4 HP, 1/3 HP, 1/2 HP e 3/4 HP.

Acompanha:
- Nobreak para portão eletrônico, MCM SG 1500
- Folheto de instruções

..

Nosso Código: UPS0235

Fabricante: MCM

Cód Fabricante: UPS0235

2 anos com a MCM (35) 3471-2300. Assistência técnica pelo site: http://www.mcm.ind.br/assitencia-tecnica-nobreaks-fontes-de-alimentacao.html
