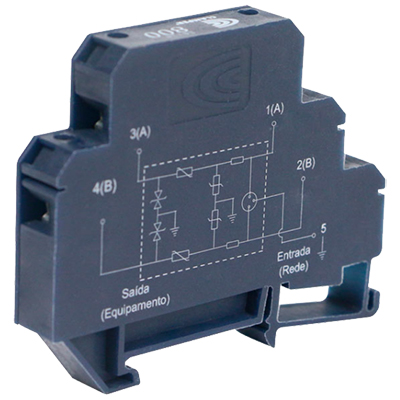

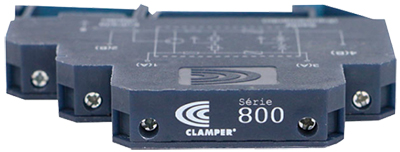

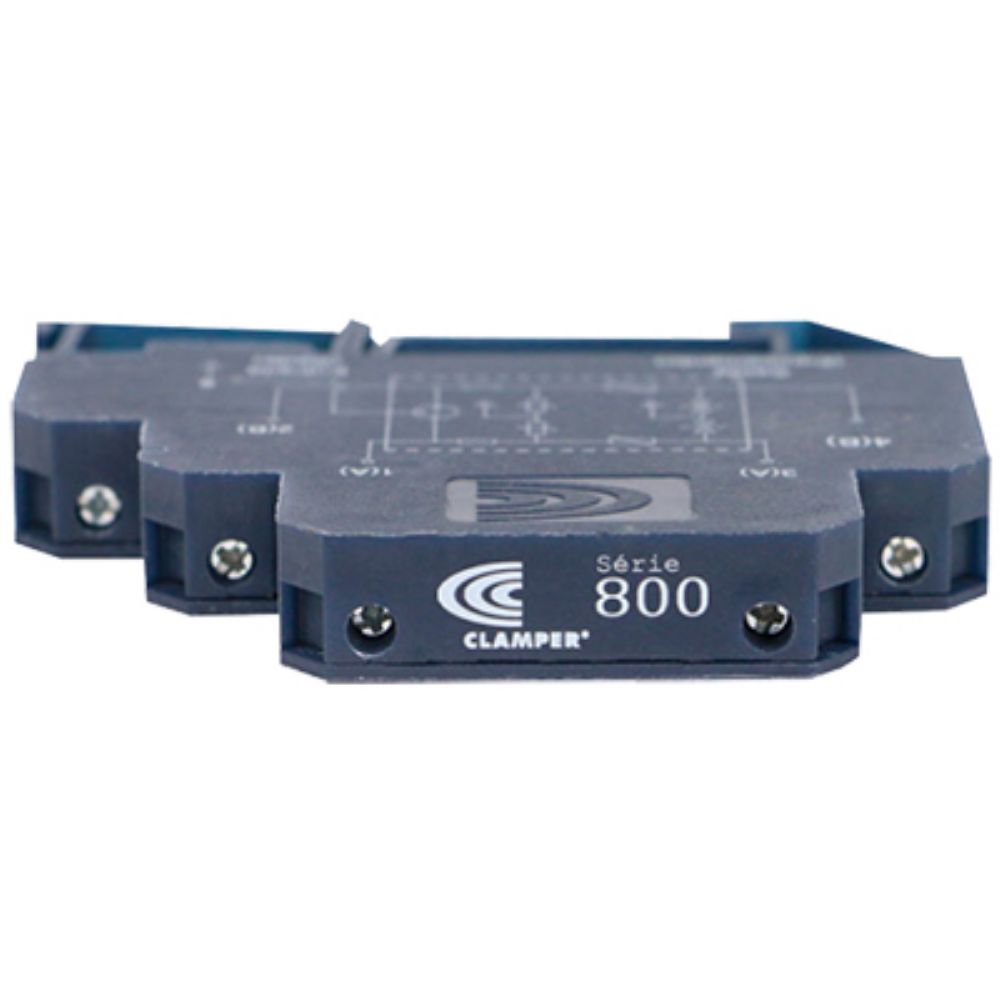

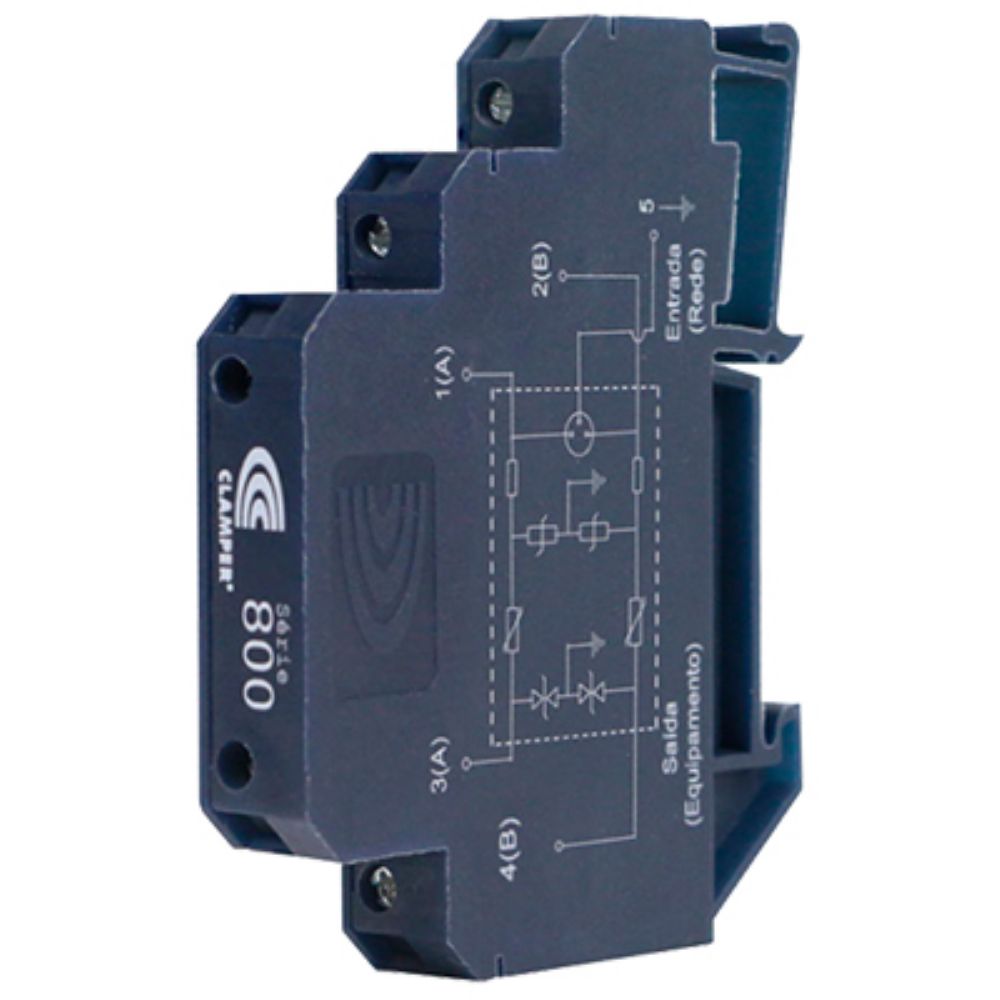

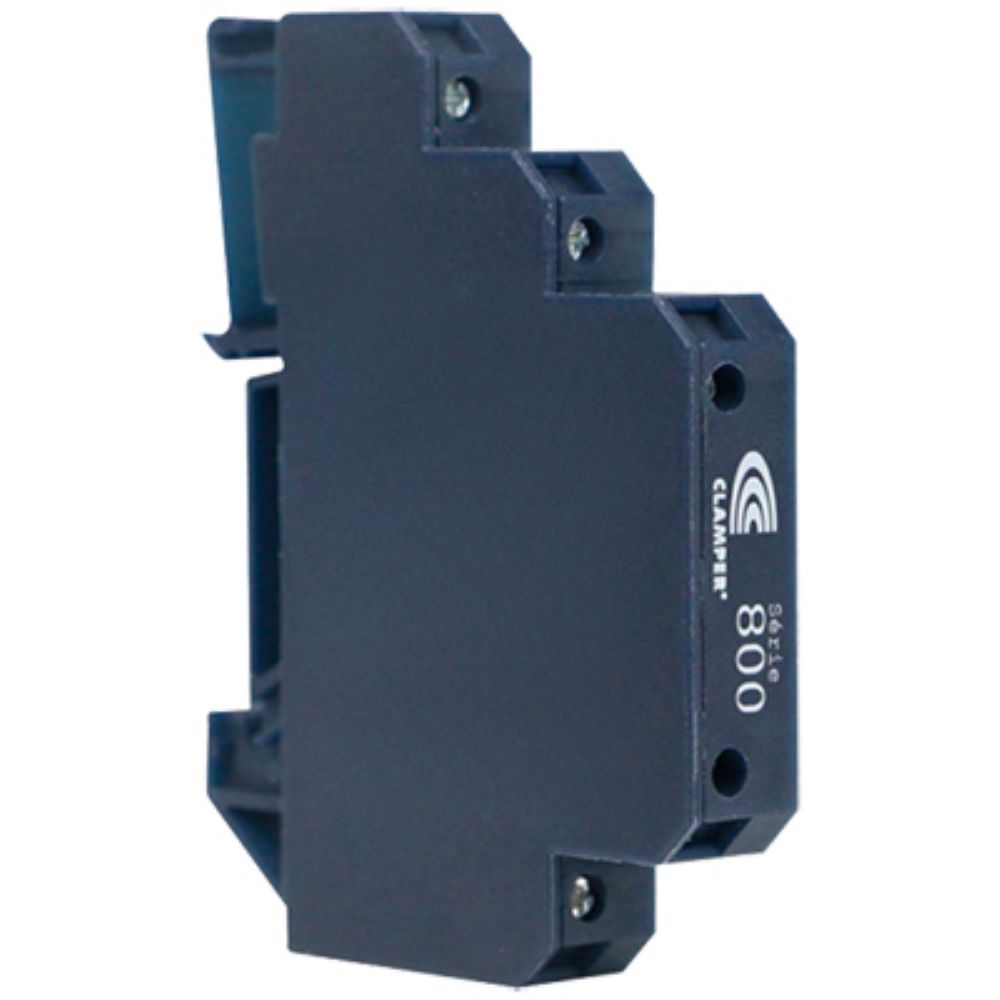

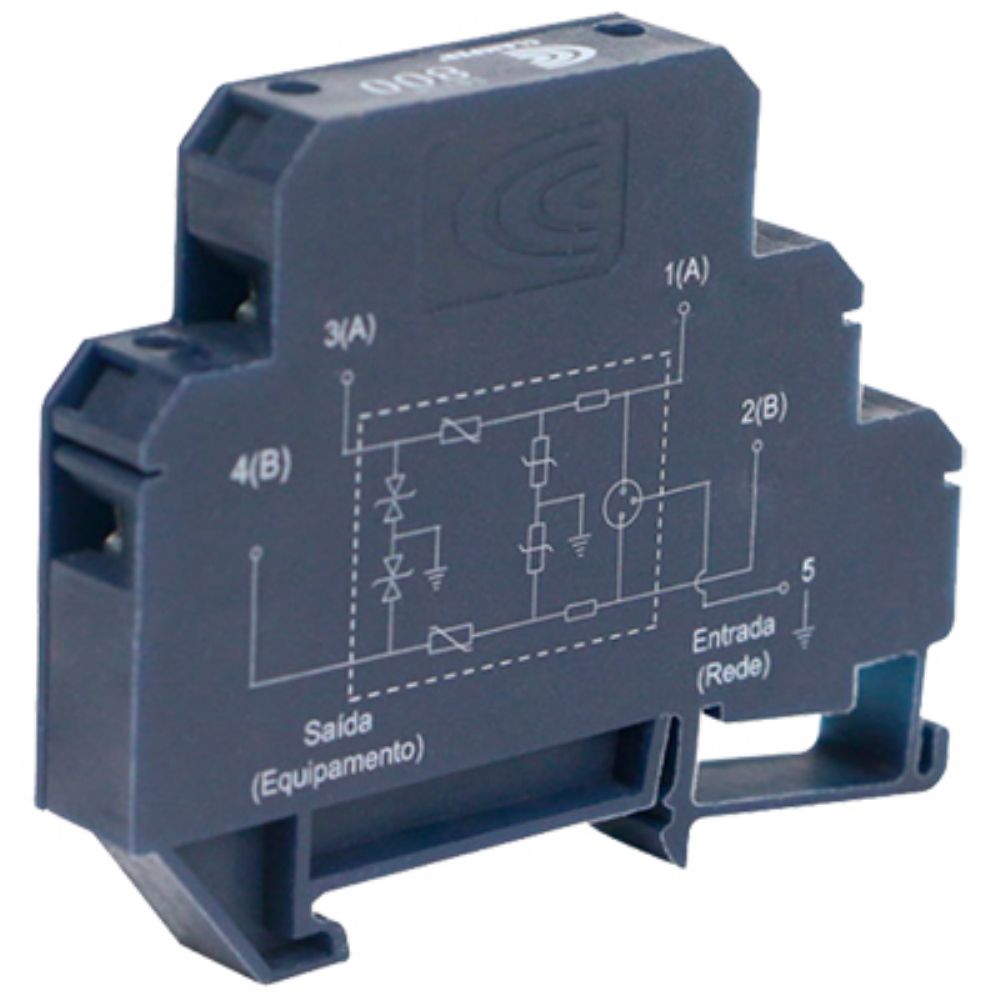

Protetor de surto DPS p/ 1 linha Clamper p/ CLP, modem

Protetor de surto DPS p/ 1 linha Clamper p/ CLP, modem
Nosso Código: 822B020

Fabricante: Clamper

Cód Fabricante: 822.B.020 (7260)

CARACTERÍSTICAS

..- Dispositivo de Proteção Contra Surtos, para equipamentos eletroeletrônicos conectados a linhas privativas de comunicação de dados a 2 fios, LPCD ou xDSL, interfaces RS-422 e RS-485.
- Conexão elétrica é realizada através de conectores a parafuso (bornes).
- Ideal para uso em Controladores Lógicos Programáveis (CLP), Relógios de ponto, Modems (LPCD ou xDSL) e Centrais de vigilância.
- Indicados para aplicação de comunicação de dados a 2 fios.
- Adequado para a proteção de equipamentos instalados em locais de moderada exposição a surtos, provenientes de descargas atmosféricas ou de outros tipos de distúrbios elétricos transitórios.

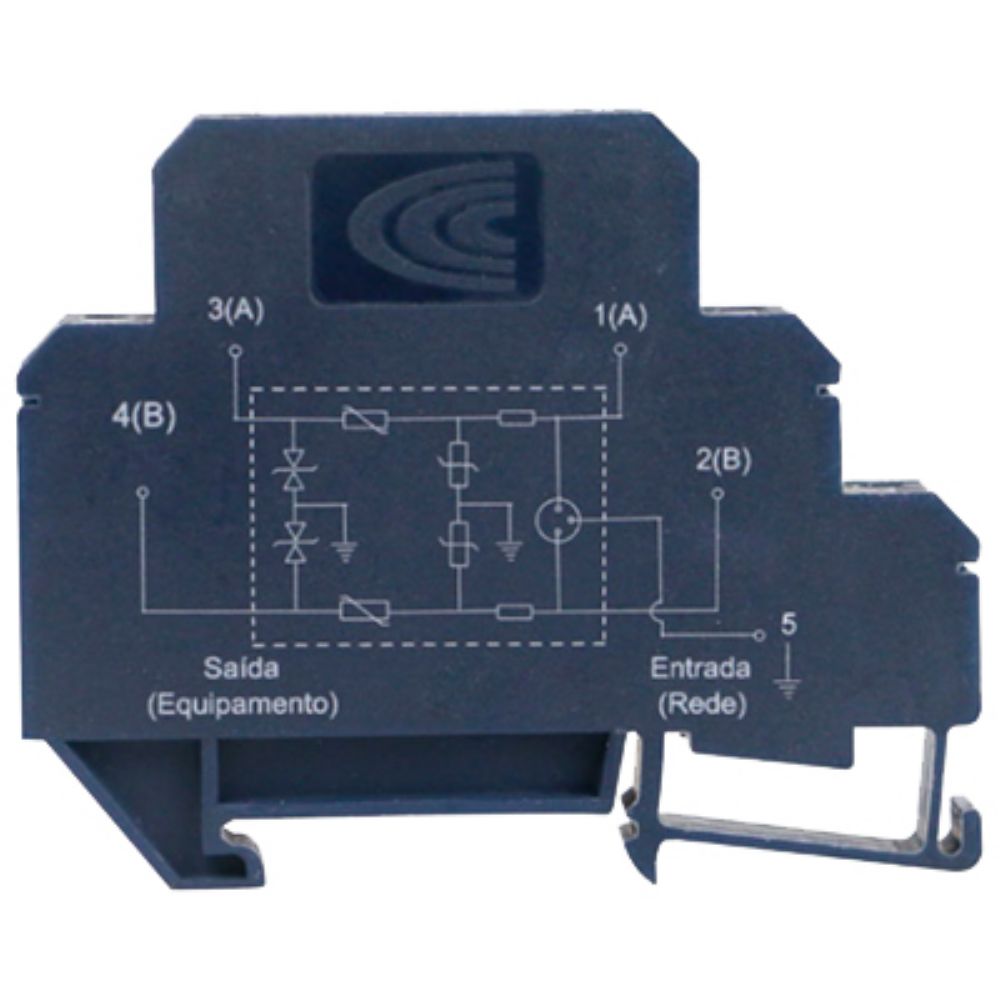

- Possui configuração em cascata de 2 estágios, utilizando Centelhador a Gás e Diodo Supressores de Avalanche, coordenados através de impedância serie, proporcionando proteção eficaz e rápida (1 picosegundo teórico).
- Fácil de instalar devido à concepção mecânica que permite montá-lo sobre trilho padrão DIN 32 mm e 35 mm conforme a norma EM 500 35 e EM 500 22.

Aplicação:
- Controladores Lógicos Programáveis (CLP)
- Relógios de ponto
- Modems (LPCD ou xDSL)
- Centrais de vigilância

Características técnicas:
- Código do produto no fabricante: 822.B.020 (7260)
- Tecnologia de proteção: de 2 estágios em cascata utilizando Centelhador a Gás e Diodo Supressores de Avalanche
- Acondicionamento: Caixa plástica injetada em ABS, não propagante à chama
- Conexão de entrada: conector a parafuso de 3 posições para cabos de seção nominal de até 2,5 mm²
- Conexão de saída: conector a parafuso de 2 posições para cabos de seção nominal de até 2,5 mm²
- Dimensões: 5,9/8,5/2,2 cm (Prof/Larg/Alt)

Especificação elétrica:
- Tensão máxima de serviço: 20 V
- Número de condutores protegidos: 2
- Tempo de resposta do componente: ≤ 1 os (picosegundos)
- Máxima corrente de surto @ (8x20)µs (Total): 10000 A
- Máxima corrente de surto @ (8x20)µs (por condutor): 5000 A
- Tensão de clamping @ 10X100 µs: 34,7 V @ 43 A
- Tensão de clamping @ 100V/s (1 mA): 21,6 V a 26,4 A
- Resistência série (por condutor): ≤ 10 Ohms

Recomendações:
- O DPS é auto regenerativo, ou seja, pode atuar varias vezes, sem que haja a necessidade de ser substituído ou religado. A vida útil deste produto é condicionada as características do seu componente de proteção (Varistor, Centelhador, Diodo de Avalancha e entre outros) entretanto poderá eventualmente ser danificado se for exposto a distúrbios acima de sua capacidade. O tempo de vida útil do produto varia de 1 a 3 anos de uso dependendo do tipo de aplicação, após esse prazo recomenda-se a substituição.

Acompanha:
- Dispositivo de Proteção Contra Surtos 822.B.020/LOW CAP
- Folheto de instruções em português

..

Nosso Código: 822B020

Fabricante: Clamper

Cód Fabricante: 822.B.020 (7260)

1 ano com a Clamper (0800-7030555)
