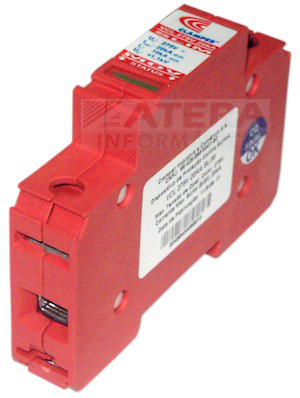

Protetor contra surto DPS Clamper VCL slim 60KA, 275V

Protetor contra surto DPS Clamper VCL slim 60KA, 275V
Nosso Código: VCLSLIM60KA

Fabricante: Clamper

Cód Fabricante: EAN: 7897348051374 (005137)

CARACTERÍSTICAS

..- Dispositivo de Proteção Contra Surtos (DPS) Clamper VCL Slim com corrente máxima de surto de 60 kA e tensão máxima de 275 V Classe I e II.
- Utilizado na proteção de equipamentos conectados a rede elétrica contra surtos provocados por descarga atmosférica e chaveamentos no sistema elétrico.
- Atende as normas NBR 5410-2004, IEC 61643-1 e UL 1449.
- Conexão direta ao barramentos dos quadros de distribuição de energia da Linha Preta e Linha Branca.

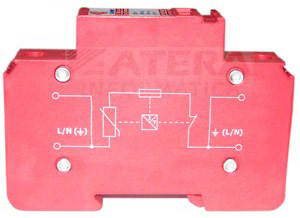

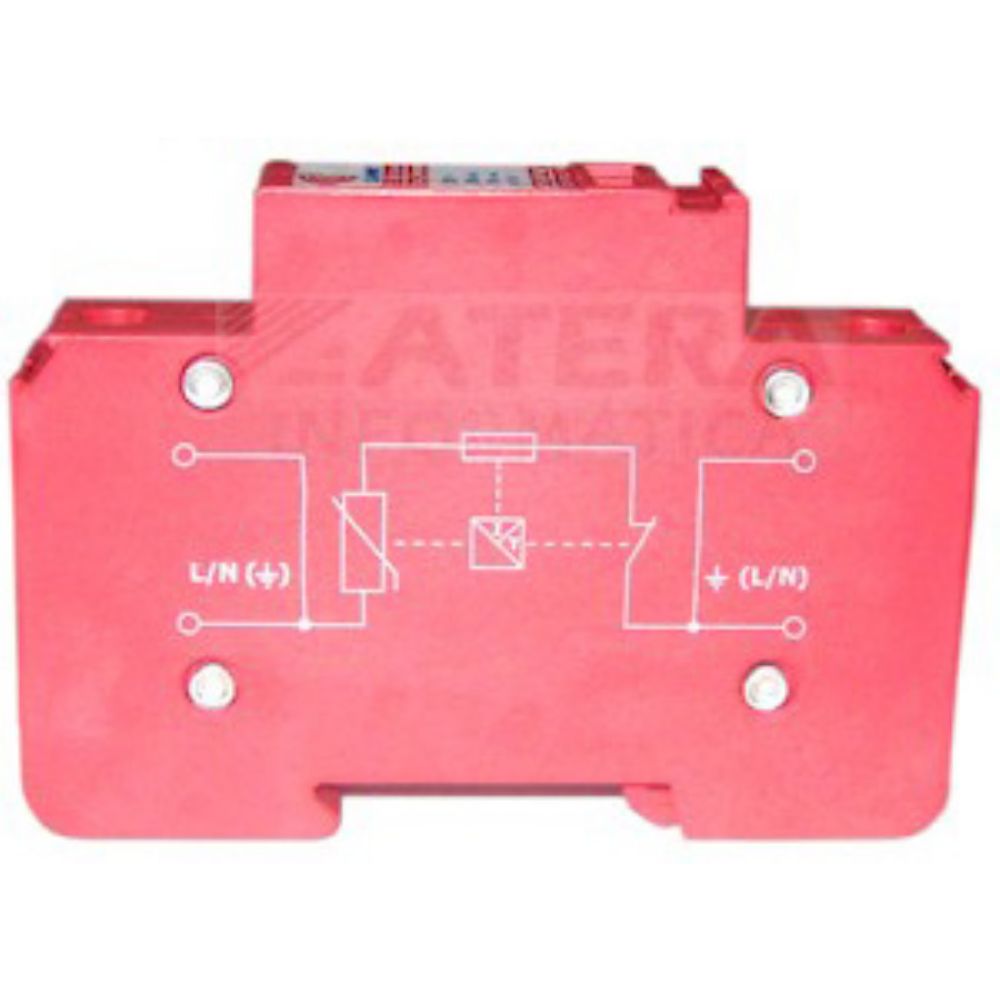

- Tecnologia de proteção baseada na utilização de varistor de óxido de zinco (MOV).
- Deve ser aplicado nas instalações elétricas contemplando os diversos esquemas de aterramento previstos nas normas de instalação prediais tais como TN-C, TN-S, TN-C-S e TT, sendo necessária uma peça para cada fase e outra para neutro, quando aplicável.
- Possui sistema de desconexão térmica e por sobrecorrente com capacidade de interrupção de correntes de curto-circuito de até 5 kA em 250 Vrms.
- O VCL modelo 275 V pode ser aplicado tanto em 127 V (fase/neutro), quanto em 220 V (fase/neutro).

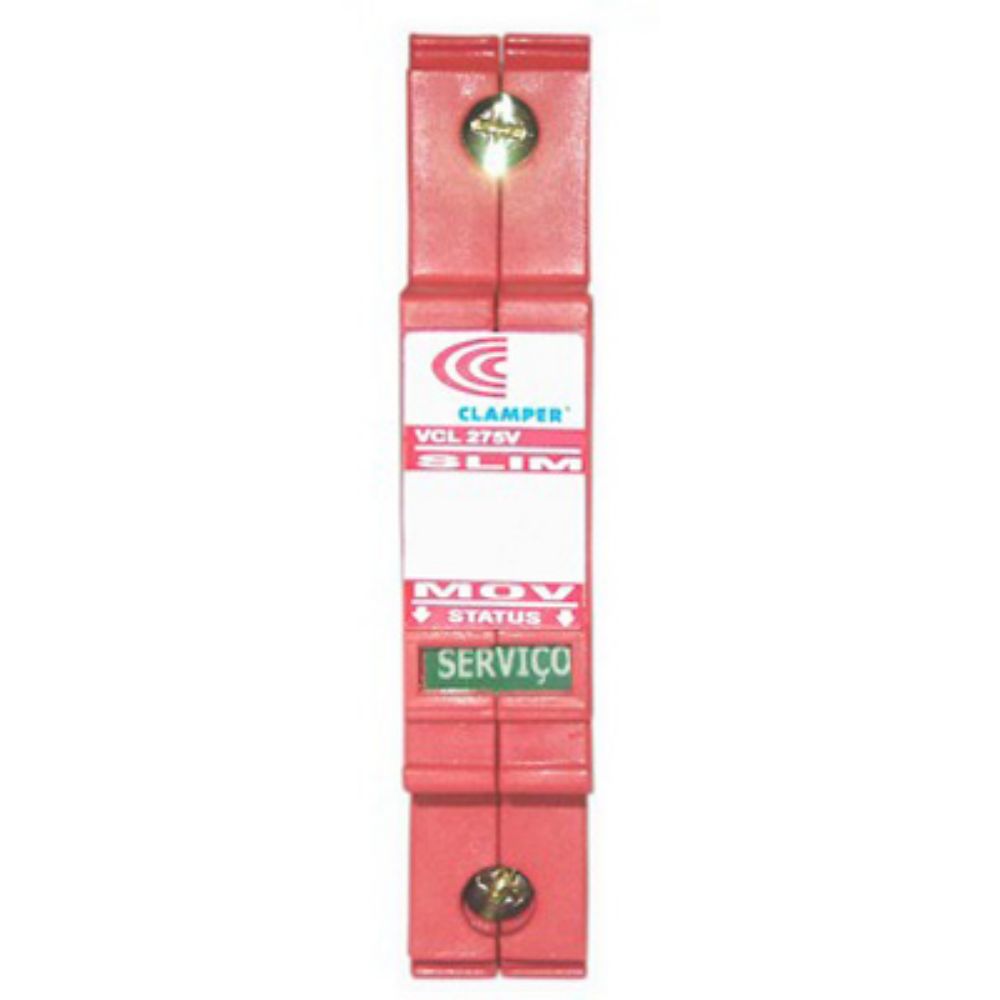

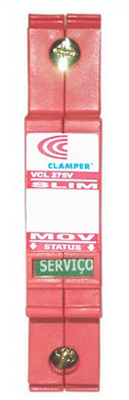

- Dispõe de sistema indicativo de local de estado de operação na cor verde com a palavra Serviço, indicando que o produto esta operando normalmente, e na cor vermelha com a palavra Defeito indicando que o produto chegou ao final da vida útil.
- A instalação e a montagem do VCL Slim devem ser feitas por pessoas que possuam conhecimentos básicos de eletricidade.

Recomendações para VCL slim 60KA, 275V:
- Para edificações com linha aérea e com riscos provenientes da exposição a descargas diretas e ou indiretas. Destinado simultaneamente a proteção contra sobretensões de origem atmosférica transmitidas pela linha de alimentação ou ainda sobretensões de manobra e contra sobretensões provocadas por descargas atmosféricas diretas sobre a edificação ou ainda em suas proximidades. Deve ser instalado no ponto de entrada da linha na edificação.

Características técnicas:
- Código do produto no fabricante: VCL 275V 12,5/60KA SLIM - 005137
- Cor: vermelho
- Acondicionamento: caixa termoplástica, não propagante a chama
- Aplicação: entre (F / N), (F / PE) e (F / PEN)
- Tecnologia de proteção: Varistor de Óxido de Zinco - MOV
- Tempo de resposta: < 25 ns
- Fusível “backup” recomendável
- Conexão à rede elétrica: Bornes a parafuso para cabos de 4 a 16 mm²
- Conexão da sinalização remota: conector a parafuso para cabos de até 2,5 mm²
- Grau de proteção: IP 20
- Fixação: trilho 35 mm padrão DIN /garras padrão NEMA
- Dimensões: 1,7/8,9/6,6 cm (Prof/Larg/Alt)

Energia e ambiente:
- Tensão máxima de operação contínua (Uc): 275 V
- Corrente de descarga nominal (In) - 15 a 20 aplicações (8/20) µs: 30 kA
- Corrente máxima de descarga (Imáx.) - 2 aplicações (8/20) µs: 60 kA
- Corrente máxima de descarga (Iimp.) (10/350) µs: 12,5 kA
- Nível de proteção (Tensão residual) em função de In (Up/Ures): 1,5 kV
- Temperatura nominal de operação: - 40 ºC a + 80 ºC
- Temp.máxima de operação: - 40 ºC a + 125 ºC

Instalação:
- O VCL não tem polaridade. Deve ser posicionado depois do disjuntor geral do quadro de energia, porem antes do dispositivo diferencial residual (DR), no caso da existência deste.
- É instalado em paralelo com circuitos a serem protegidos portanto, não interrompe o fornecimento de energia no caso de final de vida útil (indicação com a palavra Defeito). Faça, periodicamente, uma inspeção visual do sistema indicativo do estado de operação para verificação da necessidade de substituição do produto.

Normas e proteção:
- Localidade Rural e urbana: proteção primária com ou sem para raio

Acompanha:
- Dispositivo de Proteção Contra Surtos (DPS) Clamper VCL Slim VCL275V 12,5/60 KA SLIM
- Kit de montagem
- Manual de instalação em português, espanhol e inglês

..

Nosso Código: VCLSLIM60KA

Fabricante: Clamper

Cód Fabricante: EAN: 7897348051374 (005137)

3 anos
