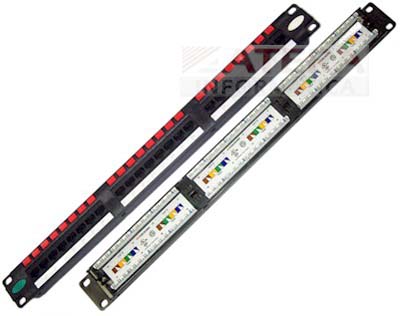

- Patch panel Gigalan CAT6 Furukawa modelo T568A/B com 24 portas, compatível com conector RJ-45.
- Performance garantida para até 6 conexões em canais de até 100 metros.
- Ideal para aplicação interna é normalmente instalado em armários de telecomunicação e salas de equipamentos.
- Excede os requisitos estabelecidos nas normas para CAT.6 / Classe E.
- Suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854, ANSI-EIA/TIA-862, ATM, Vídeo, Sistemas de Automação Predial, 10G-BASE-T (TSB-155) todos os protocolos LAN anteriores.
- Painel frontal em material plástico de alto impacto e chapa de aço com porta etiquetas para identificação.

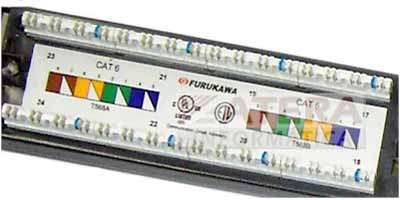

- Terminais de conexão em bronze fosforoso estanhado, padrão 110 IDC, para condutores de 22 a 26 AWG.
- Vias de contato produzidas em bronze fosforoso com camadas de 2,54 µm de níquel, e 1,27 µm de ouro.
Aplicações:
- Sistemas de Cabeamento Estruturado para tráfego de voz, dados e imagens, segundo requisitos da norma ANSI/TIA/EIA-568B.2-1 (Balanced Twisted Pair Cabling Components), para cabeamento horizontal ou secundário, em salas de telecomunicações (cross-connect) na função de distribuição de serviços em sistemas horizontais e em sistemas que requeiram margem de segurança sobre especificações normalizadas para a Categoria 6, provendo suporte às aplicações como GigaBit Ethernet (1000 Mbps).
- As condições e locais de aplicação são especificados pela norma ANSI/TIA/EIA-569 - Pathway and Spaces.
Características técnicas:
- Código do produto no fabricante: T568A/B (35030162)
- Cor: preto
- Quantidade de posições: 24 portas - 3 módulos de 8 posições
- Tipo de conector frontal: RJ-45 fêmea fixado a circuito impresso
- Compatibilidade: toda linha FCS
- Instalação: direta em racks de 19 polegadas
- Diâmetro do condutor: 26 a 22 AWG
- Padrão de montagem: T568A e T568B
- Temperatura de armazenamento: -40º C a +70º C
- Temperatura de operação: -10 a 60º C
- Dimensões: 48,2 / 4,4 cm (Larg / Alt)
- Peso: 1,3 Kg
Performance:
- Força de retenção entre Jack e plug: mínimo 133 N
- Quantidade de Ciclos ≥ 1000 RJ-45 e ≥ 200 RJ-11 / ≥ 200 no bloco IDC
- Resistência de isolamento: 500 mΩ
- Resistência de contato: 20 mΩ
- Resistência: DC 0,1 Ω
- Prova de tensão elétrica entre condutores: 1000 V (RMS, 60 Hz, 1 min)
- Força de contato: 800 g
Material de contato elétrico
- RJ-45: Bronze fosforoso com 50 μin (1,27 μm) de ouro e 100 μin (2,54 μm) de níquel
- 110 IDC: Bronze fosforoso com 100 μin (2,54 μm) de níquel e estanhado
Acompanha:
- Patch panel Furukawa
- 24 abraçadeiras de nylon
- 4 parafusos com arruelas
- Climp de fixação dos fios nos conectores
- 20 identificadores na cor vermelho
- 20 identificadores na cor azul
- Removedor de climp
