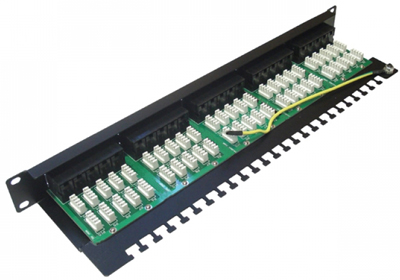

- Voice Panel patch panel telefônico AD Connect com 50 portas em conectores RJ-45, compatíveis com conectores plug RJ-11.
- Ideal para uso interno, para cabeamento horizontal ou secundário, em salas de telecomunicação para o serviço de transmissão de voz, Categoria 3.
- Performance garantida dentro dos limites da norma 568 para Categoria 3.
- Composto por 5 módulos de conexão de 10 portas.
- Padrão de pinagem para voz com 2 pares por porta (pinos 3, 4, 5 e 6).
- Fornecido em aço com pintura epóxi, resistente a corrosão e riscos.
- Permite terminação de condutores sólidos de 22 AWG a 26 AWG.
- Possui identificação com número da posição na parte frontal e traseira.
- Permite o uso de ferramenta punch-down na conexão dos condutores nas terminações 110 IDC traseiras.
- Largura de 19 polegadas, conforme requisitos da Norma ANSI/TIA/EIA-310D.
Características técnicas:
- Código do produto no fabricante: AD-10040
- Cor: Preto
- Tipo da Pintura: Epóxi
- Ambiente de Instalação: Interno
- Quantidade de posições: 50 (módulos de 10 portas)
- Diâmetro do condutor: 22 a 26 AWG
- Norma: 568 para Categoria 3
- Dimensões do produto: 16,5 / 48,5 / 5 cm (Prof / Larg / Alt)
- Dimensões da embalagem: 18,5 / 50,5 / 5 cm (Prof / Larg / Alt)
- Peso: 1,60 Kg
Tipo de Conector:
- 110 IDC e RJ-45 / Compatível com RJ-11
Padrão de pinagem:
- Possui 2 pares por porta: pinos 3, 4, 5 e 6
Material de contato elétrico:
- RJ-45: Bronze fosforoso com 50 µin (1,27 µm) de ouro e 100 µin (2,54µm) de níquel
- 110 IDC: Bronze fosforoso com 100 µin (2,54 µm) de níquel e estanhado
Performance:
- Força de retenção entre Jack e plug: Mínimo 50 N (60s ± 5s)
- Quantidade de Ciclos: ≥ 750 RJ-45 e ≥ 200 RJ-11 ≥ 200 no bloco IDC
- Resistência de Isolamento: 500 MΩ
- Resistência de Contato: 20 mΩ
- Resistência DC: 300 mΩ
- Prova de Tensão Elétrica entre Condutores: 1000 V (RMS, 60Hz, 1 min)
Ambiente:
- Temperatura de Armazenamento: - 40º C a + 70º C
- Temperatura de Operação: - 10º C a + 60º C
