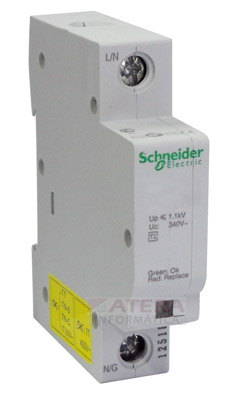

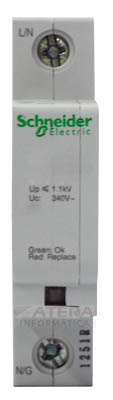

- Protetor contra surto DPS Schneider 15694, versão fixa, com corrente de descarga máxima de 8 kA.
- Protege os equipamentos elétricos e eletrônicos contra os efeitos indiretos causados pelas descargas atmosféricas.
- Conexão por borne tipo gaiola: 2,5 a 35 mm2.
- Nível de proteção de tensão de 1,1 kV modo diferencial tipo 3 e 1 kV modo diferencial do tipo 2.
- Tensão nominal de operação até 230 V com frequência de 50/60 Hz.
- Adequado para qualquer sistema de aterramento: TT, TN-S, TN-C e TI.
- Conforme norma ABNT NBR IEC 61643-1 Classe II.
Características técnicas:
- Código do produto no fabricante: 15694 (PF8)
- Cor: branco
- Numero de polos: 1 polo
- Conexão por borne tipo gaiola: 2,5 a 35 mm2
- Classe: tipo 2 + 3
- Tecnologia: MOV
- Tensão nominal de operação: 230 V
- Frequência: 50/60 Hz
- Tempo de resposta: < 25 ns
- Dimensões: 6,5 / 2 / 8,5 cm (Prof / Larg / Alt)
- Peso: 200 g
Corrente de descarga nominal:
- Modo comum: 2.5 kA N / PE (entre fase / terra e neutro / terra)
Corrente de descarga máxima:
- Modo comum: 8 kA L / PE (entre fase / terra e neutro / terra)
Nível de proteção de tensão:
- 1,1 kV modo diferencial tipo 3 L / N (entre fase e neutro)
- 1,1 kV modo comum tipo 3 L / PE (entre fase / terra e neutro / terra)
- 1 kV modo diferencial do tipo 2 L / N (entre fase e neutro)
- 1 kV modo comum tipo 2 L / PE (entre fase / terra e neutro / terra)
Tensão máxima de operação contínua:
- Modo diferencial: 340 V L / N (entre fase e neutro)
- Modo comum: 340 V N / PE (entre fase / terra e neutro / terra)
Grau de proteção:
- Face frontal: IP40
- Bornes: IP20
- Choques: IK05
Sinalização de fim de vida:
- Verde: em bom funcionamento
- Vermelho: no fim da vida
