- Gabinete para bateria automotiva externa MCM Overtime MBA0009 desenvolvido para os nobreaks NBK 150I, NBK 500I, NBK 1000I, NBK CFTV 500I, NBK CFTV 1000I, NBK Multisaida CFTV 1000I, UPS 80I FLEX, UPS 150I TELECOM e UPS 600 PRO.
- Não acompanha bateria. Possui 1 compartimento interno para bateria estacionaria ou automotiva de 12 V / 40 Ah, com as dimensão máximas de 22,1 x 18,2 x 19 cm (Prof x Larg x Alt).

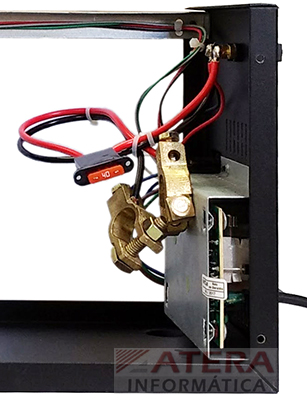

- Cabo interno da bateria com 19 centímetros e conectores automotivos.
- Permite ser acoplado em forma de torres aos nobreaks da linha NBK, facilitando a conexão.
- Equipado com a função Battery Save, evita a descarga total da bateria, preservando a vida sua útil.
- Possui carregador de bateria exclusivo, proteção contra curto-circuito na bateria e tomada auxiliar
110/220 Vca para conexão do nobreak.
- Painel frontal com LEDs indicativos de rede e carga.
- Possibilita a conexão de módulos em paralelo.
Características técnicas:
- Código do produto no fabricante: MBA0009
- Cor: preto
- Tensão de entrada: Full Range 90 ~ 240 V
- Fusível de rede (F1): 2 A
- Fusível de rede (F2): 40 A (Interno)
- Tensão de flutuação: 13,8 V
- Corrente de carga nominal: 2 A
- Temperatura de operação: 0º a 40º C
- Comprimento do cabo: 1 m

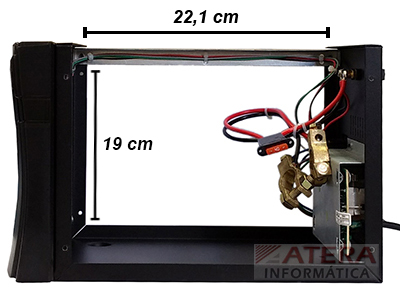

- Área útil do compartimento interno para bateria: 22,1 / 18,2 / 19 cm (Prof / Larg / Alt)
- Dimensões: 33,7 / 19,3 / 20,8 cm (Prof / Larg / Alt)
- Dimensões da embalagem: 36 / 22,5 / 23 cm (Prof / Larg / Alt)
- Peso: 2,8 Kg
Bateria:
- Bateria compatível: 1 bateria estacionaria ou automotiva de até de 12 V / 40 Ah.(não inclusa)
- Tempo de recarga: 20 horas
- Cabo interno da bateria com 19 centímetros e conectores automotivos.
- 1 compartimento para bateria 12 Vcc com as dimensão máximas de 22,1 x 18,2 x 19 cm (Prof x Larg x Alt)

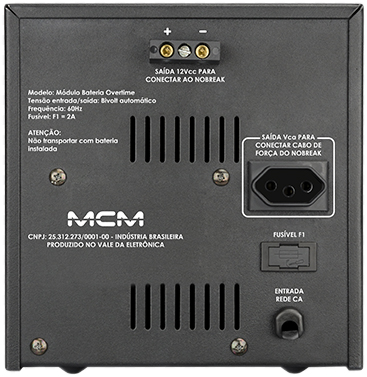

Painel traseiro:
- Saída de 12 V da bateria
- 1 tomadas auxiliar tripolar no novo padrão NBR14.136 para conectar cabo de força do nobreak
- Fusível de rede F1
Sinalização:
- LED indicativo (informa: em rede e carga)
Modo de instalação:
- O módulo gabinete não é fornecido com bateria. Aconselhamos o uso de bateria automotiva de 12 V / 40 A selada (não requer troca de água), para evitar corrosões e manutenção preventiva para reposição de água.

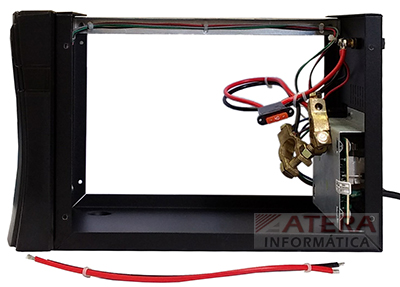

- Retire a tampa do gabinete e conecte as abraçadeiras aos bornes da bateria (fio vermelho no borne positivo e fio preto no borne negativo) e acomode-a no compartimento interno.
- Certifique se a tensão de alimentação "CC" do nobreak é de 12 V.
Observações:
- Para facilitar a recarga da bateria deve-se manter o módulo conectado à rede elétrica
permanentemente.
- O módulo gabinete não possui chave Liga/Desliga. Caso necessite desligá-lo, desconecte o seu cabo da rede
elétrica.
- O módulo gabinete não deve ser transportado com a bateria instalada, para evitar danos.
