- Fonte com 16 saídas para alimentação de câmeras de sistemas CFTV MCM FON1147-RS com tensão de saída ajustável de 12 - 14 V e potencia total de 224 W (2 x 112 W).
- Para aplicações em racks com padrão 19U ou ainda em instalações em bandeja.
- Tensão de saída ajustável estabilizada para compensação de perdas no cabo.
- Possui tecnologia Smart Meter com 2 indicadores de potencia no painel frontal que indicam a porcentagem de potencia consumida pelas câmeras de segurança conectadas ao equipamento. Este recurso possibilita um melhor aproveitamento do produto, indicando o consumo de corrente via LED.
- Proporciona uma economia nos projetos uma vez que possibilita utilizar a capacidade total do equipamento.
- Zonas com filtros de linha contra interferência na imagem.
- Dispõe de proteções contra surtos e sobreaquecimento e, na saída, contra curto-circuito e sobrecarga, evitando situações de risco ao sistema de CFTV e ao usuário.
Características técnicas:
- Código do produto no fabricante: Organizer Box 16 (FON1147-RS)
- Cor: preto
- Formato: racks com padrão 19U
- Tensão de Entrada: 100 Vca a 240 Vca
- Frequência de Entrada: 50/60 Hz
- Proteções: 2 fusíveis de 10 A (5 x 20 mm)
- Conexão de Entrada: cabo tripolar padrão INMETRO (NBR 14136)
- Comprimento do cabo de entrada: 1,5 m
- Dimensões do produto:28,5 / 38 / 5 cm (Prof / Larg / Alt)
- Dimensões da embalagem: 5,5 / 38,5 / 32 cm (Prof / Larg / Alt)
- Peso do produto: 2,7 Kg
Saída:
- Corrente de saída: 2 x 8 A (máxima por zona)
- Tensão de saída: ajustável de 12 a 14 Vcc
- Potência: 2 x 112 W
- Bitola Mínima Recomendada: 24 AWG / 0.2 mm²
- Distância Máxima com Bitola Mínima: 26 metros
- Distância Máxima com Bitola 13 AWG ou 2,5 mm²: Bitola máxima 16 AWG – 1,5 mm² máx. 177 metros

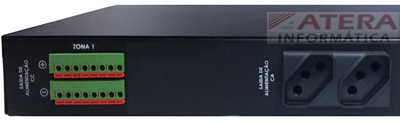

Conexão de Saída:
- CC: 16 bornes de engate rápido para cabos de até 1,5 mm²
- CA: 2 tomadas tripolares padrão INMETRO (NBR 14136)
Proteções de Saída:
- Contra curto circuito por zona
- Contra sobrecarga por zona
- Contra transientes de rede elétrica

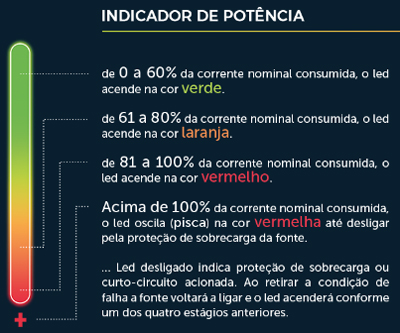

Indicador de potencia:
- LED na cor Verde: de 0 a 60 % da potencia nominal consumida por zona
- LED na cor Laranja: de 61 a 80 % da potencia nominal consumida por zona
- LED na cor Vermelha: de 81 a 100 % da potencia nominal consumida por zona
- LED na cor Vermelha piscando: acima de 100 % da potencia nominal consumida por zona
Orientações:

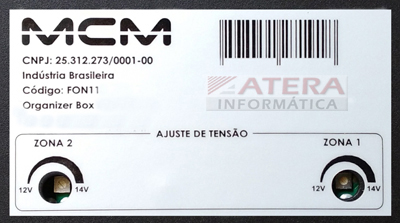

- Cada zona possui ajuste de tensão entre 12 e 14 Vcc, por meio de um trimpot cujo acesso esta localizado na parte inferior do chassis (conforme etiqueta de identificação) com objetivo de compensar a perda de tensão em instalações a longas distancias. O ajuste deve ser feito através de uma chave fornecida no kit de instalação.
Ambiente:
- Temperatura de operação: 0º C a 40º C
- Umidade de operação: 20 % ~ 80 % (sem condensação)
Acompanha:
- Fonte CFTV rack 16 saídas MCM FON1147-RS 12-14V 224W
- Kit de instalação com parafusos
- Hastes para fixação em rack
- 2 suportes para fixação de cabos
- Chave para ajustar a tensão
- Folheto de instruções em português
