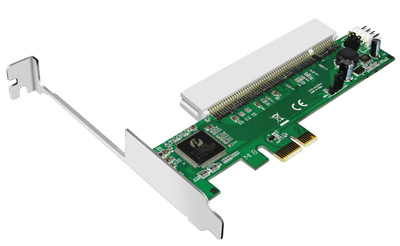

- Placa adaptadora PCI-e para PCI convencional de baixo perfil Comtac 9288, ideal para placas mãe modernas que que possuem apenas slot PCI-Express.

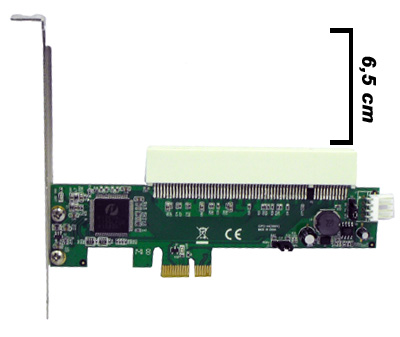

- Adaptador com comprimento de 12 cm, sendo 6,5 cm para encaixe da placa de perfil baixo.
- Solução simples e econômica para quem necessita conectar uma placa de perfil baixo em um gabinete com perfil alto.
- Suporta taxa de transferência de até 2.5 Gbps.
- Fácil instalação, não necessita de driver.
Características técnicas:
- Código do produto no fabricante: 9288 (R.01)
- Interface: PCI-Express x1
- Chipset: PI7C9X
- Suporta taxa de transferência: até 2.5 Gbps
- Alimentação: via conexão interna de energia 4 pinos (12V & 5V)
- PCI de energia I/O ajustável: 3.3 V / 5 V
- PCI Bus Clock ajustável: 33 MHz / 66 MHz
- Comprimento da placa: 12 cm (sendo 6,5 cm para encaixe da placa de perfil baixo)
Conexões disponíveis na placa:
- Conector PCI-Express macho (Para conexão na placa mãe)
- Slot PCI fêmea (para conexão da placa PCI de baixo perfil)
- Conexão 4 pinos de energia
Compatível com as especificações:
- PCI-Express x1/ x4/ x8/ x16 Revisão 1.1
- PCI-Express para PCI / PCI-X Bridge Revisão 1.0
- PCI Local Bus Revisão 3.0
Modo de instalação:
- Desligue o computador e todos dispositivos conectados a ele.
- Remova a tampa lateral do gabinete.
- Use os jumpers da placa adaptadora para configurar a energia e o Bus Clock.
- Para energia 3.3 V utilize os jumpers 1 e 2 e para 5 V utilize os jumpers 2 e 3.
- Para Bus Clock de 66 MHz utilize os jumpers 1 e 2 e para 33 MHz utilize os jumpers 2 e 3.
- Conecte a placa PCI na placa adaptadora. Retire o espelho frontal da placa PCI.
- Conecte um cabo de alimentação com 4 pinos (12 V & 5 V).
- Conecte a placa adaptadora no slot PCI Express, feche a tampa e ligue o computador.
Requisitos mínimos de sistema:
- Computador PC Com slot PCI-Express x1 disponível
- Fonte de alimentação com conector 4 pinos disponível
- Placas de baixo perfil com largura de até 6,5 centímetros
- Windows XP / Vista / 7 / 8 / 8.1 (32-64 bit)
Acompanha:
- Placa adaptadora PCI-e Comtac 9288
- Folheto de instruções em português
Garantia: 3 meses contra defeitos de fabricação. Suporte técnico, clique aqui para informações adicionais.
