- Dispositivo de Proteção Contra Surtos, para equipamentos eletroeletrônicos conectados a linhas telefônicas discadas (LD).
- Conexão elétrica é realizada através de conectores a parafuso (bornes).
- Ideal para uso em Centrais telefônicas, PABX’s, telefones rurais, rádios monocanais e multiacesso, entre outros.
- Indicados para aplicação de comunicação de dados a 2 fios.
- Adequado para a proteção de equipamentos instalados em locais de moderada exposição a surtos, provenientes de descargas atmosféricas ou de outros tipos de distúrbios elétricos transitórios.

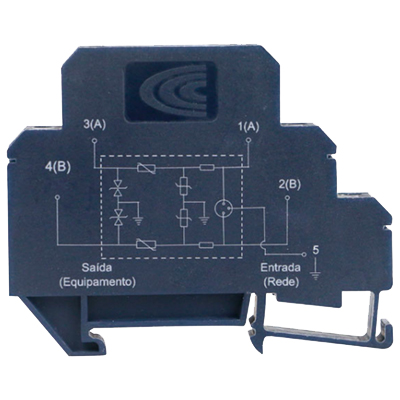

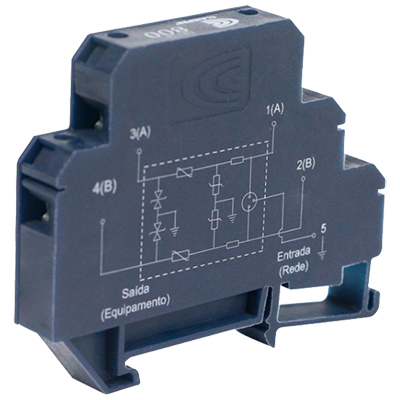

- Possui configuração em cascata de 3 estágios, utilizando Centelhador a Gás, Varistor de Oxido e Diodo Supressores de Avalanche, coordenados através de impedância serie, proporcionando proteção eficaz e rápida (1 picosegundo teórico).

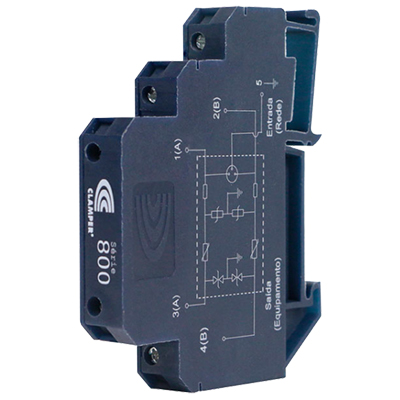

- Fácil de instalar devido à concepção mecânica que permite montá-lo sobre trilho padrão DIN 32 mm e 35 mm conforme a norma EM 500 35 e EM 500 22.
Aplicações:
- Centrais telefônicas
- PABX’s
- Telefones rurais
- Rádios monocanais e multiacesso
- Radio de telefone celular rural fixa
Características técnicas:
- Código do produto no fabricante: 823.B.130/LOW CAP - 7264
- Tecnologia de proteção: de 3 estágios em cascata utilizando Centelhador a Gás, Varistor de Oxido e Diodo Supressores de Avalanche
- Acondicionamento: Caixa plástica injetada em ABS, não propagante à chama
- Conexão de entrada: conector a parafuso de 3 posições para cabos de seção nominal de até 2,5 mm²
- Conexão de saída: conector a parafuso de 2 posições para cabos de seção nominal de até 2,5 mm²
- Dimensões: 1,2/7,9/6,5 cm (Prof/Larg/Alt)
Especificação elétrica:
- Tensão máxima de serviço: 130 V
- Número de condutores protegidos: 2
- Tempo de resposta do componente: ≤ 1 os (picosegundos)
- Máxima corrente de surto @ (8x20)µs (Total): 10000 A
- Máxima corrente de surto @ (8x20)µs (por condutor): 5000 A
- Tensão de clamping @ 10X100 µs: 578 V @ 4 A
- Tensão de clamping @ 100V/s (1 mA): 72 V a 300 A
- Resistência série (por condutor): ≤ 28 Ohms
Recomendações:
- O DPS é auto regenerativo, ou seja, pode atuar varias vezes, sem que haja a necessidade de ser substituído ou religado. A vida útil deste produto é condicionada as características do seu componente de proteção (Varistor, Centelhador, Diodo de Avalancha e entre outros) entretanto poderá eventualmente ser danificado se for exposto a distúrbios acima de sua capacidade. O tempo de vida útil do produto varia de 1 a 3 anos de uso dependendo do tipo de aplicação, após esse prazo recomenda-se a substituição.
Acompanha:
- Dispositivo de Proteção Contra Surtos
